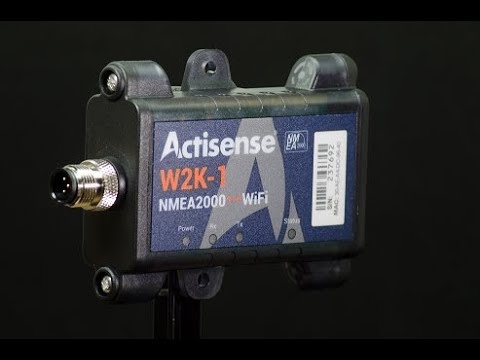

Actisense - Passerelle Wi-Fi et Enregistreur de Données NMEA 2000 - W2K-1

La passerelle NMEA 2000® vers Wi-Fi et l'enregistreur de données deux-en-un d'Actisense partagent sans fil les données du réseau du navire et les journaux sur une carte SD intégrée. Ceci est très utile pour analyser les données de course, générer des journaux de bord, diagnostiquer des problèmes ou même partager les détails de votre voyage.

Caractéristiques :

• Passerelle NMEA 2000 vers Wi-Fi compacte et de faible puissance avec enregistrement des données de voyage
• Conversion de NMEA 2000 en NMEA 0183 ou inversement (transmission en continu par Wi-Fi)
• Prend en charge les protocoles TCP et UDP et transmet les données en utilisant jusqu'à trois serveurs de données distincts.
• LED de diagnostic pour l'activité du bus NMEA 2000 et l'état du Wi-Fi
• Possibilité de mise à jour à distance du micrologiciel
• Pointer et se connecter aux réseaux Wi-Fi existants en mode client
• Radio 2.4GHz avec antenne interne intégrée supportant 802.11 b/g/n (jusqu'à 150Mbps)
• Mesure et signale automatiquement la tension du bus NMEA 2000
• Carte microSD industrielle haute fiabilité de 8 Go préinstallée
  • Environ 16 jours d'enregistrement de données de voyage, extensible par l'installation d'une carte micro SD plus grande
• Manuel d'utilisation intégré à l'appareil - accessible via un navigateur
• SSID et mot de passe uniques par défaut pour une sécurité accrue

Note : Entre 4 jours et 100 jours selon le nombre d'appareils sur le réseau et les options de filtrage sélectionnées .

Caractéristiques techniques :

Alimentation

• Tension : 9 à 36 VDC
• Courant : 70mA (moy.) @ 12 VDC
• Nombre de charges équivalentes (LEN) : 2
• Protection de l'alimentation : Protection continue contre l'inversion de polarité et protection contre les surtensions transitoires jusqu'à 40V

Wi-Fi- Radio

• Compatibilité : IEEE 802.11 b/g/n
• Vitesse : 802.11n jusqu'à 150Mbps
• Bande de fréquence : 2.4GHz - 2.5GHz
• Puissance de sortie maximale : 20 dBm
• Antenne : Antenne interne intégrée
• Portée (espace ouvert) : 30 mètres
• Sécurité : WPA / WPA2

Configuration

• Prise en charge IP : Prise en charge de la diffusion TCP et UDP
• Serveurs de données : Trois serveurs de données distincts
• Protocoles de données : NMEA 0183, Raw CAN, BST-N2K
• Sécurité : SSID et mot de passe configurables (valeurs par défaut uniques par appareil)

Diagnostics

• LED d'alimentation : Bleu
• LED NMEA 2000 Tx : Orange
• DEL NMEA 2000 Rx : Vert
• LED d'état : Jaune
• Carte microSD : 8 GB de qualité industrielle, FAT32

Mécanique

• Matériau du boîtier (corps) : Polycarbonate
• Matériau du couvercle de protection (embouts) : PBT
• Connecteur NMEA 2000 : Connecteur M12 mâle (polarisé A) moulé dans le boîtier
• Matériau du connecteur NMEA 2000 : Laiton nickelé
• Poids : 80g
• Dimensions (LxLxH) : 106 mm x 73 mm x 24 mm

Protection de l'environnement

• Protection de l'environnement : IP67
• Température de fonctionnement : -20° C à +55° C
• Température de stockage : -20° C à +55° C
• Humidité recommandée : 0-93% RH

Homologations et certifications

• Entièrement certifié NMEA 2000
• Conformité RoHS et REACH
• Certification du module RF :
• EMC : IEC 60945 (sections 9 & 10), EN 301489-1, EN301489-17
• Radio : EN 300 328
• Garantie : 3 ans
