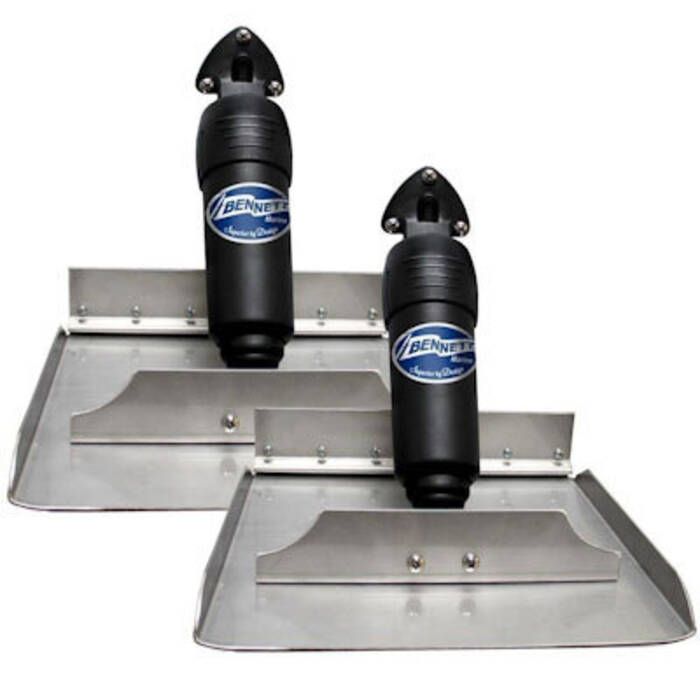

Bennett - Système de Flaps Électriques BOLT - BOLT1812

Le système de Trim Tab électrique BOLT combine une technologie de pointe avec un actionneur robuste et étanche. Il résout les problèmes de rupture des anciens systèmes et d'intrusion d'eau causés par les défauts de conception et la croissance marine.

Caractéristiques du système de Trim Tab électrique BOLT :

• Système de Trim Tab électrique pour les bateaux de 22 à 27 pieds.
• Maximiser les performances tout en adoucissant la conduite
  • Relever la poupe en fonction de la vitesse, de la répartition du poids et des variations de la charge de carburant :
    • Permet de naviguer à une vitesse beaucoup plus basse, ce qui améliore le rendement et permet d'économiser de l'argent.
    • Augmentation des lignes de vue du conducteur, ce qui rend la navigation plus sûre, en particulier dans les eaux encombrées ou par mauvais temps.
• Un seul actionneur par patte - Bennett ne recommande pas deux actionneurs électriques par patte car ils ne peuvent pas être synchronisés.
• Actionneur robuste et étanche en nylon noir
• Le joint principal est situé en hauteur pour le protéger contre la prolifération marine et les intrusions d'eau.
• Plus silencieux que les autres systèmes du marché
• L'installation est rapide - il n'est pas nécessaire de démonter des parties de l'actionneur
• Aucun fil n'est exposé à l'environnement marin - les fils sont dissimulés et protégés par la charnière supérieure.
• Garantie limitée à vie
• Nécessite une commande de barre (vendue séparément)

Spécifications :

• Dimensions du plan de l'onglet de compensation : 18" x 12"
• Alimentation : 12V DC
• Consommation de courant : Jusqu'à 20 ampères
• Matériaux :
  • Plaques de montage et plans d'onglets : Acier inoxydable 304
  • Actionneurs : Charnière supérieure en nylon flexible. Le reste de l'actionneur est en nylon rempli de fibre de verre à haute résistance aux chocs.

Le système de Trim Tab électrique BOLT comprend :

• (2) actionneurs 12 volts avec harnais de 6 pieds avec connecteurs étanches
• (2 panneaux de garniture et plaques de montage en acier inoxydable
• Harnais de 20 pieds avec (2) connecteurs étanches

Une commande de barre est nécessaire - (vendue séparément)

Options de commande de barre : (vendues séparément)

• BRC - Interrupteur à bascule pour BOLT (BRC4000) :
  • L'interrupteur à bascule vous permet de relever ou d'abaisser indépendamment les tabs de compensation de bâbord et de tribord.
• BCN - Commande BOLT pour les systèmes de compensateurs électriques BOLT (BCN6000) :
  • Incorpore la commande par interrupteur à bascule et la rétraction automatique des tabs (ATR) en une seule commande de barre - il suffit de couper le contact pour que les tabs se rétractent automatiquement.
• BCI - BOLT BCI8000 Commande pour les systèmes de tabulation électrique BOLT (BCI8000) :
  • Combine trois fonctions en une seule commande compacte - interrupteur à bascule, indicateur de position des tabs et rétracteur automatique de tabs.

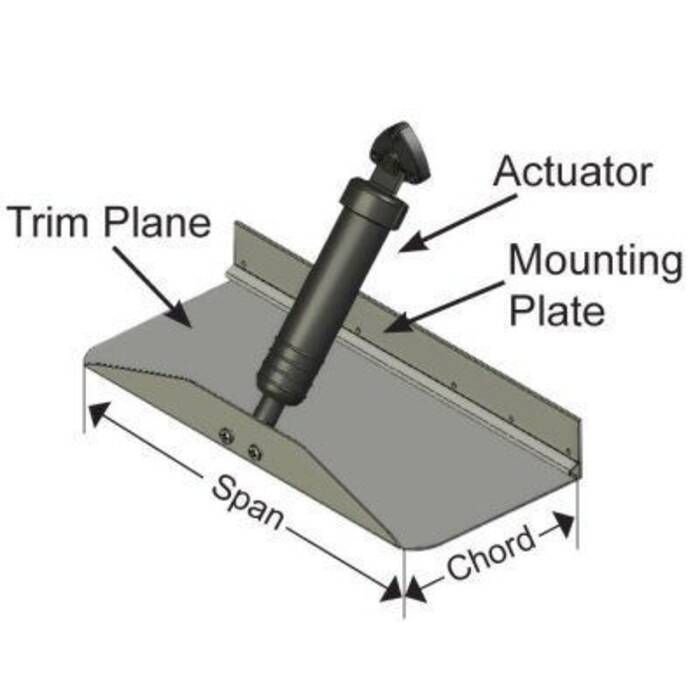

Note : L 'image ne représente pas les dimensions réelles du trim tab.

Note : L'image ne représente pas les dimensions réelles du trim-tab : (EAU SALÉE UNIQUEMENT) Pour réduire l'électrolyse, une anode de zinc doit être fixée sur le dessus de chaque trim tab. Le zinc doit être en contact direct avec l'acier inoxydable. Ne pas peindre le zinc. Ne pas relier les compensateurs à d'autres appendices sous-marins.

Remarque : ces recommandations de dimensionnement sont basées sur des performances moyennes. Votre choix peut varier en fonction de la puissance, de la configuration du moteur, de la répartition du poids, du type de bateau et de l'utilisation. Plus la surface, l'angle de déviation et/ou la vitesse de l'eau circulant sous le compensateur sont importants, plus la portance est élevée. Lorsque vous choisissez la taille d'un compensateur, n'oubliez pas que les compensateurs les plus grands qui s'adaptent confortablement au tableau arrière sont les plus efficaces. En règle générale, choisissez au moins un pouce d'envergure de tablier (par côté) pour chaque pied de longueur du bateau. (Exemple : bateau de 22 pieds = pas moins de 24" x 9").
