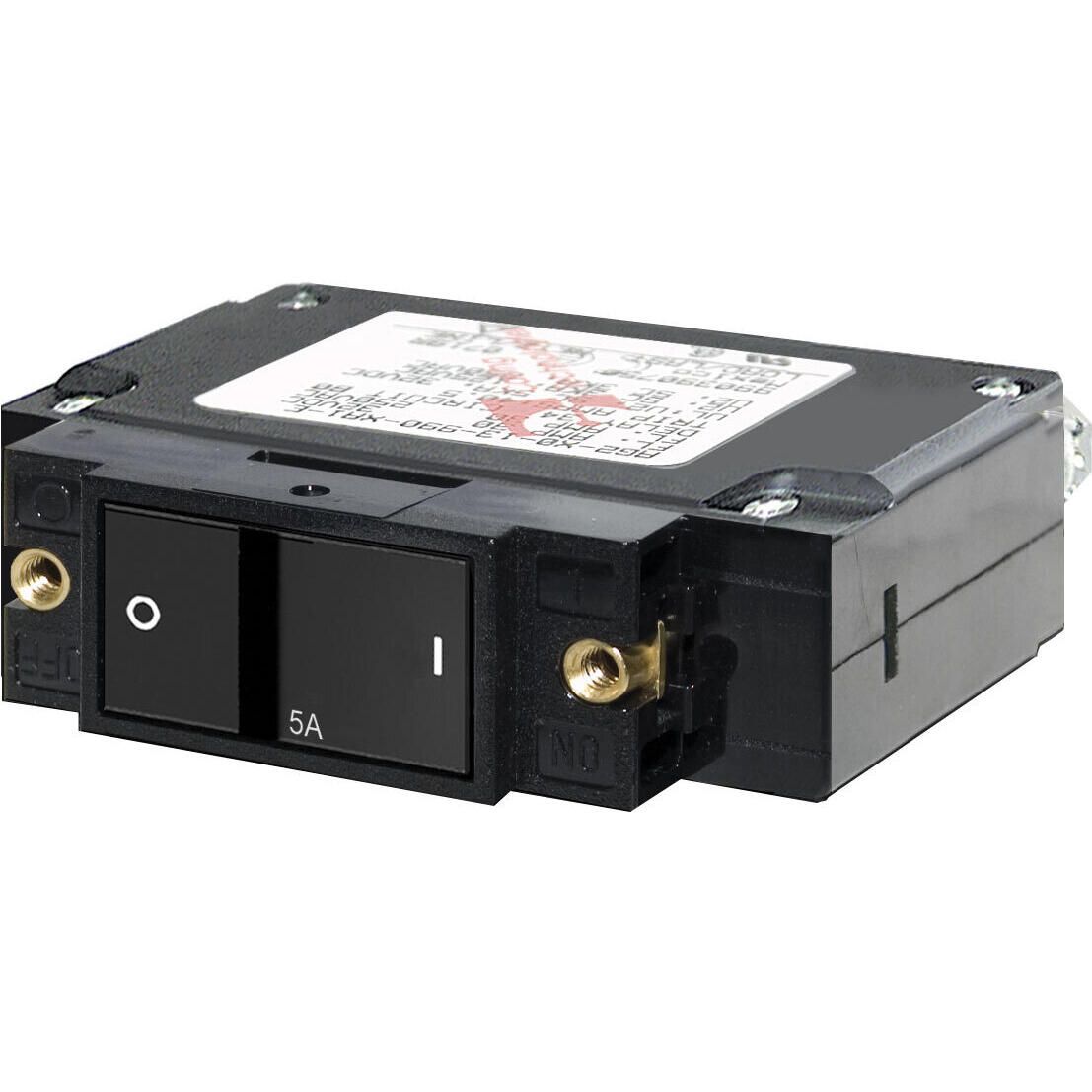

Blue Sea - Disjoncteur à Bascule Plat Série C

Le disjoncteur plat à bascule de la série C de Blue Sea est un disjoncteur bipolaire conçu pour être monté dans un panneau électrique. Il s'agit d'une conception "Trip Free" qui ne peut pas être maintenue "ON" dans des conditions de courant de défaut.

Caractéristiques :

• Capacité d'interruption de 5 000 ampères pour répondre aux exigences ABYC pour une protection principale de 120/240 V, 30 A.
• Le disjoncteur bipolaire peut être utilisé comme disjoncteur principal de 120V AC pour commuter le chaud et le neutre.
• Les disjoncteurs déclenchent tous les pôles si l'un d'entre eux se déclenche.
• La conception sans déclenchement ne peut pas être maintenue en position "ON" pendant une condition de courant de défaut.

Caractéristiques techniques :

• Style d'actionneur : Bascule plate
• Couleur de l'interrupteur : blanc
• Tension maximale : 240 VAC
• Nombre de pôles : 2
• Type de disjoncteur : Hydraulique magnétique - sans déclenchement
• Capacité d'interruption : 5000A @ 240VAC
• Température minimale de fonctionnement : -40° C
• Température maximale de fonctionnement : 85° C
• Vis de montage : Acier inoxydable #6-32
• Couple de serrage des vis de montage : 6 in-lbs (0.68 Nm)
• Cycles de commutation : 10000
• Goujon de borne : 1/4-20 Laiton étamé
• Couple de serrage du goujon de borne : 35 in-lbs (3.95 Nm)
• Poids : 0,29 kg (0,64 lbs)
