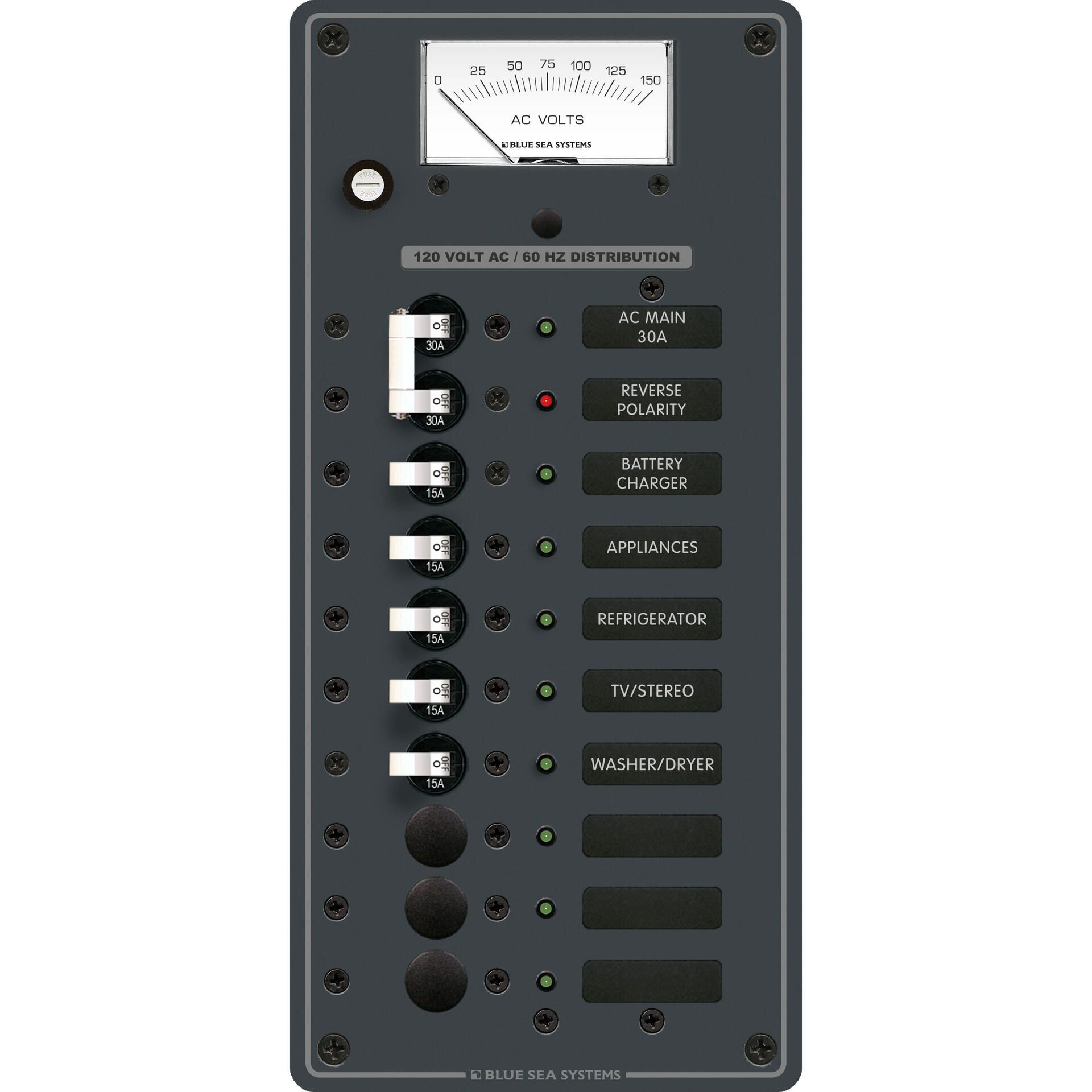

Blue Sea - Panneau Disjoncteur Principal CA 10 Positions - 8488

Caractéristiques :

• LED rouge indiquant l'inversion de polarité
• Tous les bus chauds, neutres et de terre de sécurité sont installés et entièrement précâblés.
• Toutes les étiquettes de circuits sont rétroéclairées sur les panneaux standard - aucun kit n'est nécessaire
• LED d'indication "ON" installées dans toutes les positions de circuit

Spécifications :

• Style : Métal traditionnel
• Nombre total de positions : Principal + 8 positions
• Disjoncteurs de la série A : Principal, 30A (7238) / 5 branches, 15A (7210)
• Tension nominale : 120V AC
• Style d'actionneur : Bascule blanche
• Compteur CA : 0-150V (9353)
• Largeur x hauteur : 5,25 x 11,25 (133,35 x 285,75 mm)
• Profondeur : 63,50 mm (2,50")

Inclus :

• (1) x jeu d'étiquettes pour panneau CA de base - 30 étiquettes (8031)
• (9) x LED - 120V AC vert (8034)
• (1) x LED - 120V AC Rouge (8066)
• (5) x Disjoncteur à bascule blanc de la série A - unipolaire 15A (dérivation) (7210)
• (1) x Disjoncteur à bascule blanc de série A - bipolaire 30A (principal) (7238)
• (1) x Voltmètre CA - 0 à 150 V CA (compteur) (9353)

Instructions d'installation

Gabarit de découpe
