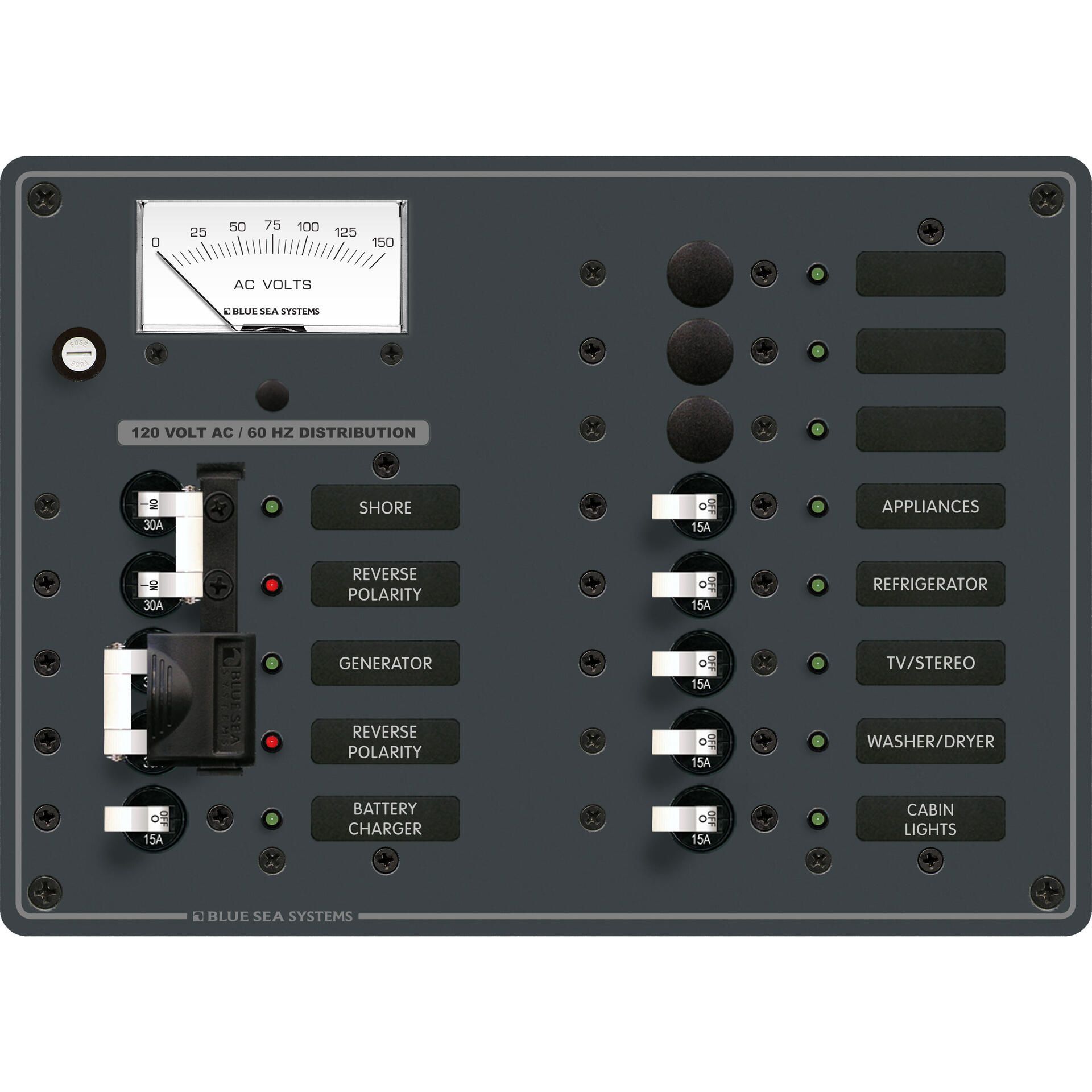

Blue Sea - Panneau de Disjoncteur de Sélection de Source CA à 9 Positions - 8462

Caractéristiques :

• Disjoncteurs bipolaires à courant alternatif avec glissière de verrouillage installée
• Empêche la connexion simultanée des deux sources de courant alternatif
• Ampérage maximum du panneau - 50 ampères
• LED rouge indiquant l'inversion de polarité
• Tous les bus chauds, neutres et de terre de sécurité sont installés et entièrement précâblés.
• Toutes les étiquettes de circuits sont rétroéclairées sur les panneaux standard - aucun kit n'est nécessaire
• LED d'indication "ON" installées dans toutes les positions de circuit

Spécifications :

• Style : Métal traditionnel
• Nombre total de positions : 2 sources + 9 positions
• Disjoncteurs série A : 2 principaux, 30A (7238) / 6 secondaires, 15A (7210)
• Tension nominale : 120V AC
• Style d'actionneur : Bascule blanche
• Compteur : 0-150V (9353)
• Largeur x Hauteur : 10.50" x 7.50" (266.70 x 190.50 mm)
• Profondeur : 3.00" (76.20 mm)

Inclus :

• (1) x Jeu d'étiquettes pour panneau CA de base - 30 étiquettes (8031)
• (11) x LED - 120V AC vert (8034)
• (2) x LED - 120V AC Rouge (8066)
• (6) x Disjoncteur à bascule blanc de la série A - unipolaire 15A (dérivation) (7210)
• (2) x Disjoncteur à bascule blanc de série A - bipolaire 30A (principal) (7238)
• (1) x Voltmètre CA - 0 à 150 V CA (compteur) (9353)

Instructions d'installation

Gabarit de découpe
