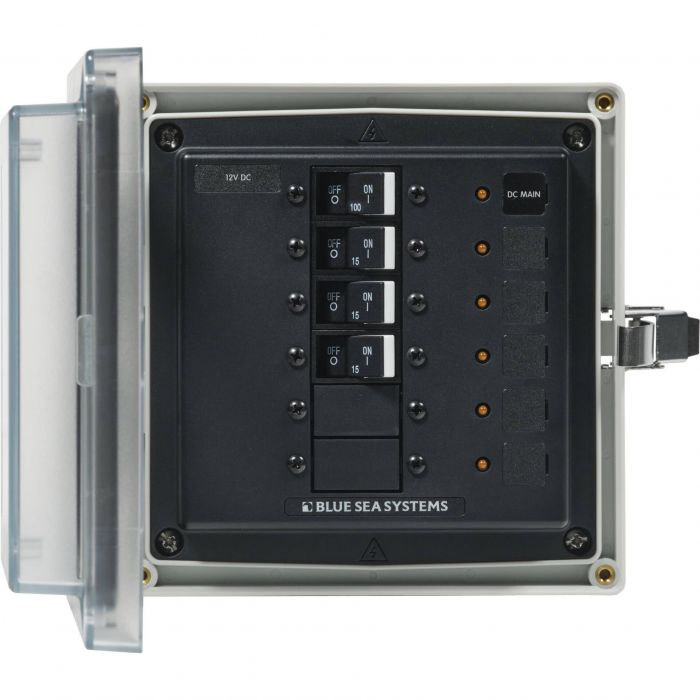

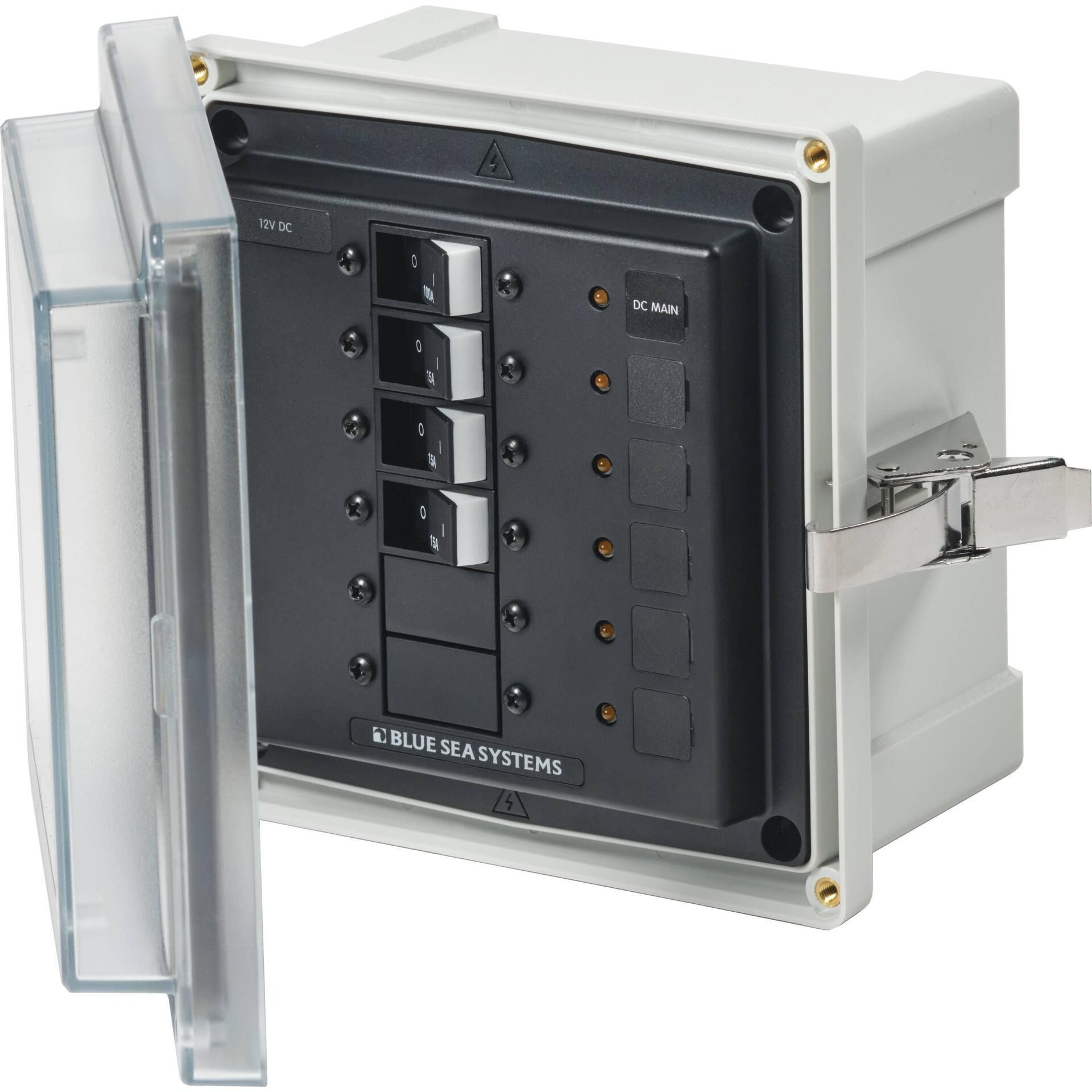

Blue Sea - Panneau de Boîtier pour Disjoncteur SMS - 3133

Boîtier de panneau pour disjoncteurs DC et autres dispositifs de grande taille.

Caractéristiques :

• Ouvertures vierges pour un chargement personnalisé des disjoncteurs
• Base en polycarbonate remplie de verre
• Couvercle transparent permettant de visualiser facilement l'état des disjoncteurs
• Couvercle chevauchant pour plus de solidité et une meilleure protection du joint d'étanchéité
• Joint PUR surdimensionné, formé en place et sans soudure
• Axe de charnière en acier inoxydable facilement amovible pour une installation sans obstruction
• Le loquet en acier inoxydable sécurise le couvercle sans pénétrer dans le boîtier.
• Les positions de circuit vierges s'adaptent aux disjoncteurs Carling Technologies™ A et C Series Flat Rocker et ELCI Main.
• Quincaillerie de montage en acier inoxydable incluse
• Comprend des presse-étoupes étanches
• Voyants LED pour l'éclairage arrière et l'indication de marche

Spécifications :

• Type de disjoncteur :
  • 1 x principal 12/24V DC, 100A (7549)
  • 3 x Branche 12/24V DC, 15A (7403)
• Vis du couvercle et quincaillerie : acier inoxydable 10-32
• Dimensions du boîtier : 6,0" x 6,0" x 4,0" (152 x 152 x 102 mm)
• Dimensions extérieures totales : 7,6" x 7,4" x 4,7" (192 x 188 x 120 mm)
• Presse-étoupes inclus :
  • 2 x (3124)
  • 4 x (3125)
• Étiquettes incluses :
  • 1 x DC principal
  • 30 DC de base (4218)
• Tension du panneau ID 12V et 24V DC
• DEL installées : 6 x ambre ON indiquant 12/24V DC (8033)
• Matériel de montage : Ø 1/4", #12, (6 mm)
• Plage de température : -40°C à 85°C
