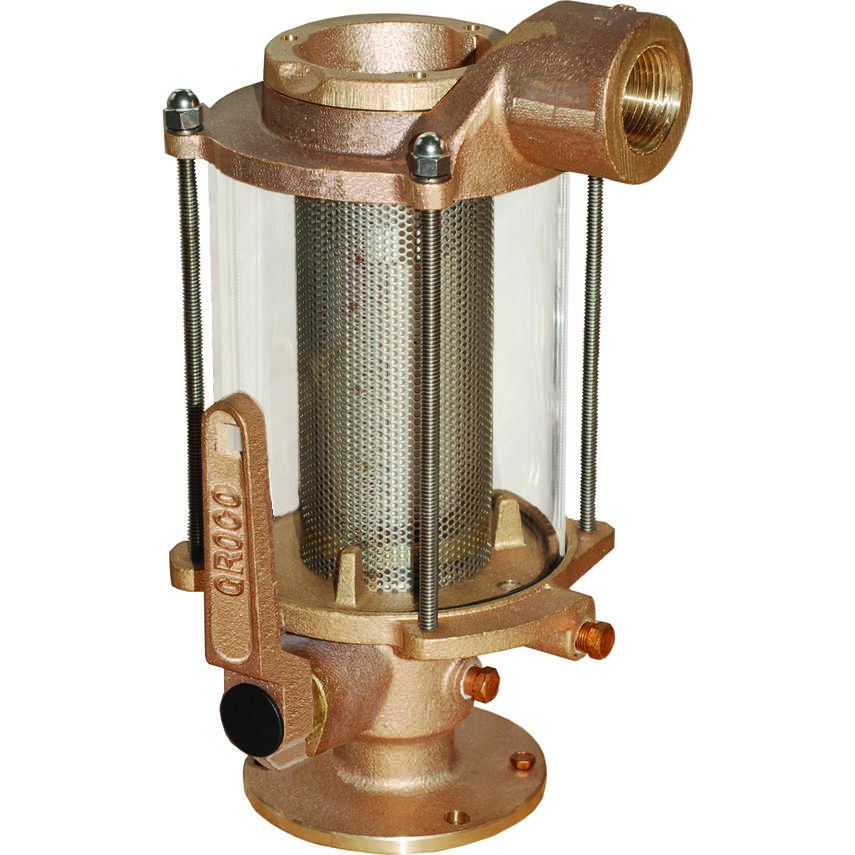

Groco - Combinaison Vanne Passe-Coque/Crépine d'Eau Brute Série BVS

Caractéristiques :

• Le trou carré de la poignée accepte un cliquet standard
• Les tailles de 1-1/4" et plus comprennent un raccord zerk à graisse pour la lubrification (à utiliser uniquement avec la vanne en position ouverte) et un bouchon de vidange.
• Le raccord zerk peut également être utilisé pour la vidange.
• Conception peu encombrante avec crépine et robinet d'arrêt intégré
• Un seul composant à installer et un seul endroit de la cale à accéder pour l'hivernage et l'entretien
• Pas de tirants intérieurs
• Construction en bronze C84400
• Robinet à tournant sphérique à passage intégral avec bille et tige en acier inoxydable
• La crépine est munie d'un capuchon vissable
• Panier filtrant en acier inoxydable #304

Dimensions :

• 3/4" NPS/NPT
  • Ratio de surface ouverte : 33:01:00
  • Filetage inférieur : 3/4" NPS
  • Filetage supérieur : 3/4" NPT
  • A : 10.75"
  • B : 10.13"
  • C : 3.05"
  • D : 5.38"
  • E : 4.75"
  • F : 3.82"
  • G : 2.5"
• 1" NPS/NPT
  • Ratio de surface ouverte : 27:01:00
  • Filet inférieur : 1" NPS
  • Filet supérieur : 1" NPT
  • A : 11.25"
  • B : 10.25"
  • C : 4.13"
  • D : 6.5"
  • E : 6.25"
  • F : 4.35"
  • G : 3.5"
• 1 1/4" NPS/NPT
  • Ratio de surface ouverte : 26:01:00
  • Fond de filet : 1 1/4" NPS
  • Filetage supérieur : 1 1/4" NPT
  • A : 14.88"
  • B : 14"
  • C : 4.13"
  • D : 6.5"
  • E : 6.25"
  • F : 4.35"
  • G : 3.5"
• 1 1/2" NPS/NPT
  • Ratio de surface ouverte : 19:01
  • Fond de filet : 1 1/2" NPS
  • Filetage supérieur : 1 1/2" NPT
  • A : 15"
  • B : 13.75"
  • C : 5.25"
  • D : 8"
  • E : 8"
  • F : 5.5"
  • G : 4.5"

Instructions d'installation
