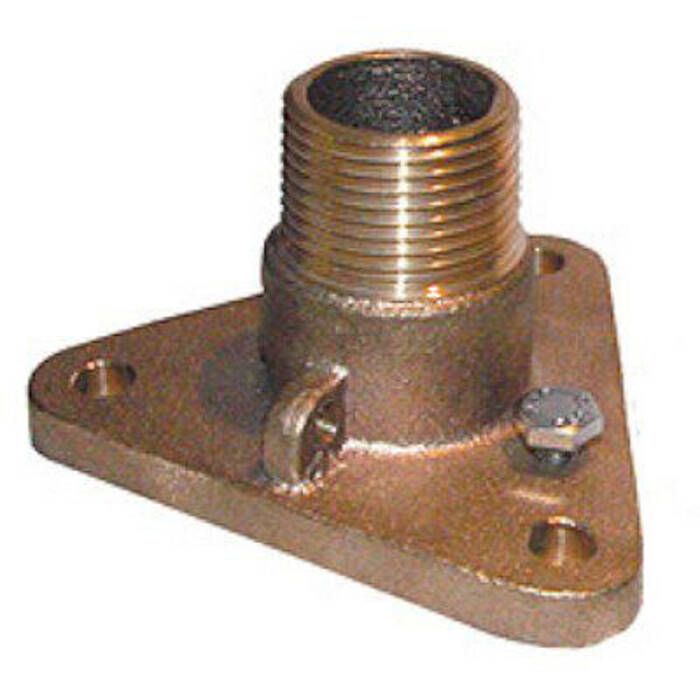

Groco - Adaptateur à Bride Série IBVF

Les adaptateurs à bride de la série IBVF de Groco (brevet en instance) ont été développés pour éliminer le problème courant et dangereux de l'incompatibilité des filetages lorsque des vannes en ligne NPT sont vissées directement sur des passe-coques à filetage NPS.

Caractéristiques :

• Élimine la dangereuse incompatibilité des filetages lorsque des vannes en ligne sont vissées sur des passe-coques.
• Accepte les passe-coques standard dans la base et les vannes en ligne standard sur le dessus
• Assure un assemblage sûr et solide lorsque les vannes en ligne sont utilisées comme robinets.
• Pour les équipementiers, évite d'endommager les vannes lors de l'installation du moteur ou du générateur - la vanne peut être installée ultérieurement.
• Facilite le remplacement futur des vannes (peut même être effectué dans l'eau lorsqu'il est branché de l'extérieur).

Dimensions :

• 3/4" NPS/NPT :
  • A : 2.09"
  • B : 3.12"
  • C : 5/16"
• 1" NPS/NPT :
  • A : 2.18"
  • B : 3.38"
  • C : 5/16"
• 1 1/4" NPS/NPT :
  • A : 2.18"
  • B : 3.62"
  • C : 5/16"
• 1 1/2" NPS/NPT :
  • A : 2.18"
  • B : 4.50"
  • C : 5/16"
• 2" NPS/NPT :
  • A : 2.18"
  • B : 5.00"
  • C : 5/16"
• 2 1/2" NPS/NPT
  • A : 3.20"
  • B : 5.88"
  • C : 3/8"
• 3" NPS/NPT
  • A : 3.51"
  • B : 7.00"
  • C : 3/8"

Guide d'installation
