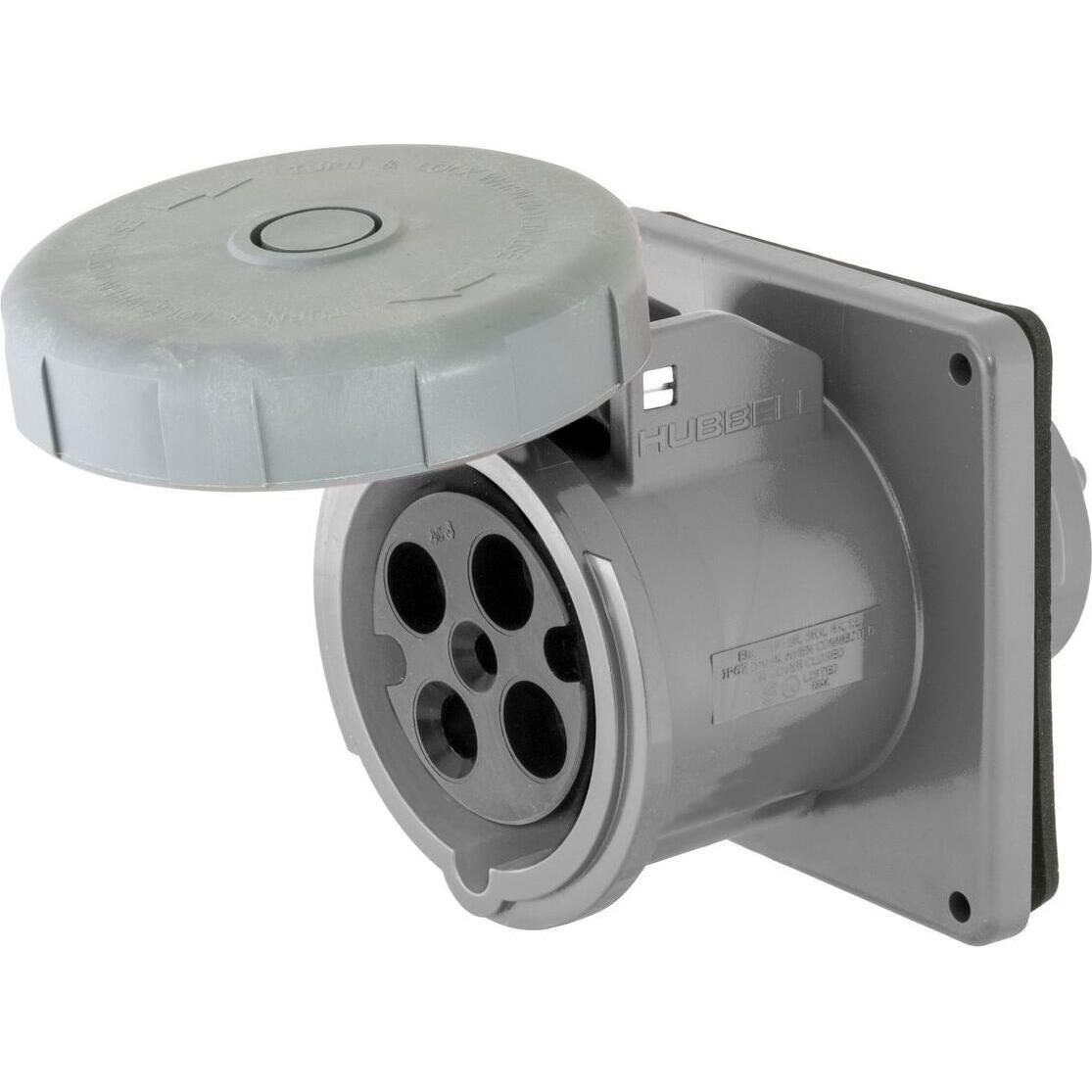

Hubbell - Prise Femelle à Broche et Manchon - 100A - M4100R12

Caractéristiques :

• Boîtier non métallique isolé très résistant
• Couvercle à joint d'étanchéité à fermeture automatique
• Boîtiers à code de couleur pour une identification facile
• Engagement séquentiel des contacts pour prévenir une surtension momentanée
• Valeurs nominales HP attestées par l'UL, leader sur le marché

Spécifications :

• Application : Appareils de câblage marins
• Couleur : Gris
• Conditions environnementales : Résistant aux intempéries
• Indicateur RoHS de l'UE : Oui
• Type d'article : Simple
• Matériau : Thermoplastique
• Matériel de montage : Montage à vis
• Nombre de pôles : 3 pôles
• Série : Résistant à la corrosion
• Style : Service standard
• Type : Réceptacle étanche
• Intensité nominale : 100A
• Connectivité : Vis de terminaison à pression
• Courant nominal : 100A
• Phase : Monophasé
• Tension nominale : 125/250V AC
• Puissance : 25000W
• Nombre de fils : 4 fils
• Taille des fils : #3 AWG à #1/0 AWG
• Matériau :
  • Boîtier : PBT
  • Couvercles de fermeture : PBT
  • Joint d'étanchéité : Néoprène solide
  • Retenue : Thermodurcissable à haute résistance
  • Joints : Santoprène
  • Vis d'extrémité : Acier inoxydable
• Températures de fonctionnement :
  • Maximum continu : 75 °C
  • Minimum : - 40 °C sans impact

Performance :

• Électrique :
  • Interruption du courant : Certifié pour l'interruption du courant à l'intensité nominale maximale.
  • Tension diélectrique : Supporte 3000V AC
  • Tension de travail max. Tension de travail : 600V RMS
• Environnement :
  • Inflammabilité : HB ou mieux selon UL 94 ou CSA C22.2 No. 0.17
  • Protection contre les infiltrations : IP67 Adéquation
  • Résistance à l'humidité : Étanchéité à l'eau selon IEC 60309-1
• Mécanique :
  • Résistance aux chocs : Selon CSA C22.2 No. 182.1 / UL1682
  • Identification du produit : Les valeurs nominales font partie intégrante du boîtier de l'appareil.
  • Identification des bornes : Les bornes sont identifiées conformément aux conventions nord-américaines et CEI.

Certifications et conformité :

• Norme CSA C22.2 n° 182.1
• Classé UL selon IEC 60309-1 IEC 60309-2
• Répertorié UL, dossier E146032
• Classement NEMA : Non-NEMA

Instructions d'installation

Dessin dimensionnel
