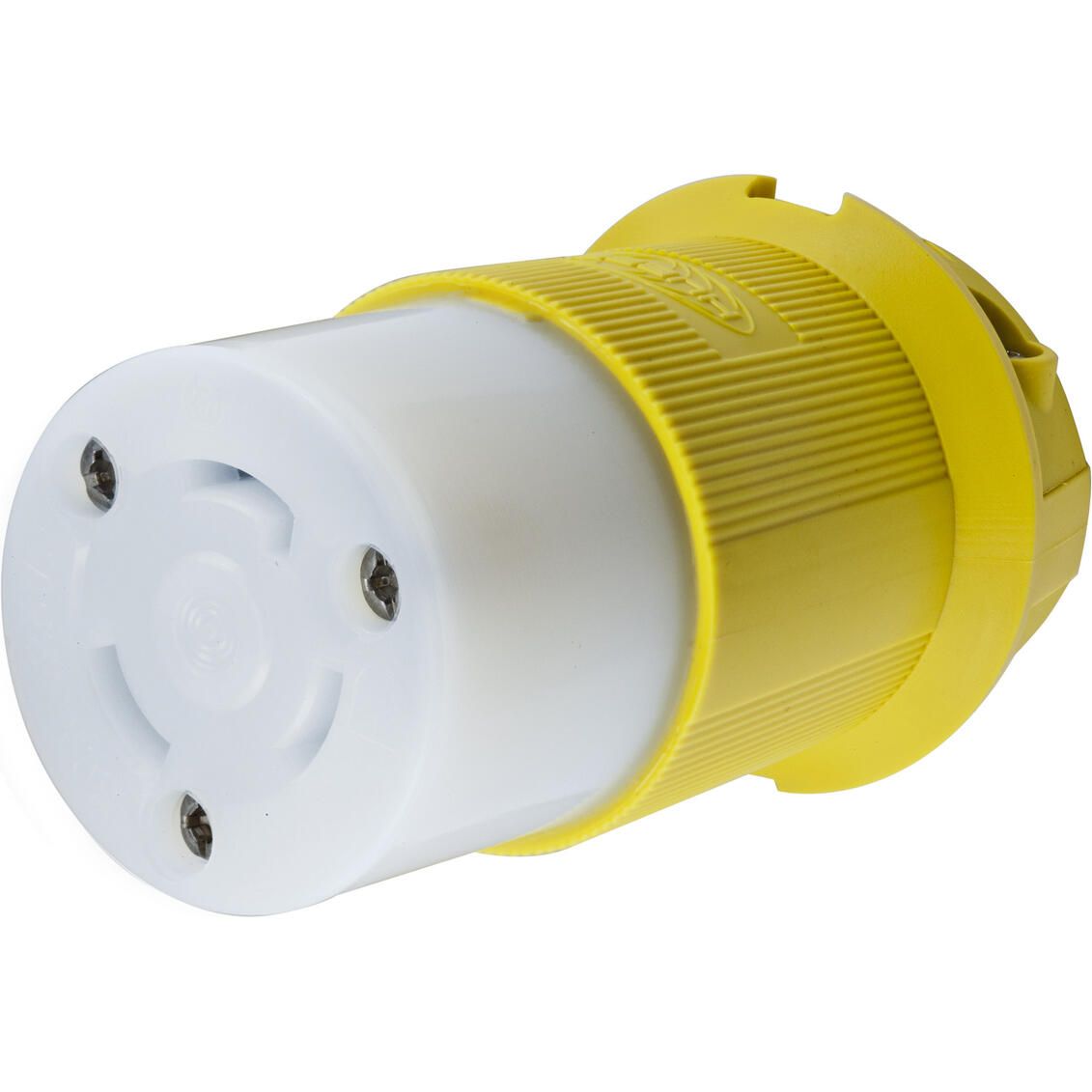

Hubbell - Connecteur Femelle Insulgrip Twist-Lock - 30A - HBL26CM13

Caractéristiques :

• Le boîtier en nylon nervuré offre une prise sûre et une résistance aux chocs et aux produits chimiques.
• La conception supérieure de la prise de cordon protège les terminaisons contre les tensions excessives.
• L'écran anti-poussière intégré protège la chambre de câblage de la poussière et des contaminants.

Caractéristiques :

• Couleur : Jaune
• Gamme de cordons : 0,36" - 0,93" (9 - 24 mm)
• Conditions environnementales : Résistant à la corrosion
• Indicateur RoHS de l'UE : Oui
• Isolation : Corps isolé
• Type d'article : Connecteur Insulgrip® 30A résistant à la corrosion
• Matériel de montage : Montage sur cordon
• Nombre de pôles : 2 pôles
• Dimensions (L x L x H) : 2,26" x 2,26" x 3,86"
• Poids : 0,4 lb
• Intensité nominale : 30A
• Connectivité : Vis du terminal à pression
• Courant nominal : 30A
• Phase : Monophasé
• Tension nominale : 125V AC
• Nombre de fils : 3 fils
• Matériau :
  • Boîtier/attache de cordon : Nylon
  • Support de borne : Polycarbonate transparent
  • Contacts : Laiton nickelé
  • Vis de borne : #10-32 Bronze (Phillips/Slotted/Robertson)
  • Pince à bornes : Acier laminé à froid (nickelé)
  • Vis d'assemblage : Acier (nickelé)
• Température de fonctionnement :
  • Maximum en continu : 75 °C
  • Minimum : -40 °C sans impact

Performances :

• Électrique :
  • Interruption du courant : Certifié pour l'interruption du courant à l'intensité nominale maximale.
  • Tension diélectrique : Résiste à 2 000 V minimum
• Environnement :
  • Inflammabilité : HB ou mieux selon UL94 ou CSA 22.2 No. 0.6
  • Résistance à l'humidité : IP20 Adéquation
• Mécanique :
  • Logement des bornes : Fil de cuivre toronné #16 AWG - #8 AWG uniquement
  • Identification des bornes : Bornes identifiées conformément à la norme UL 498

Certifications et conformité :

• Classement NEMA : L5-30R
• Statut de conformité RoHS : CM
• Norme(s) industrielle(s) :
  • Certifié selon CSA C22.2 No.42
  • Fed.Spec. W-C-596
  • Homologué selon UL 498
