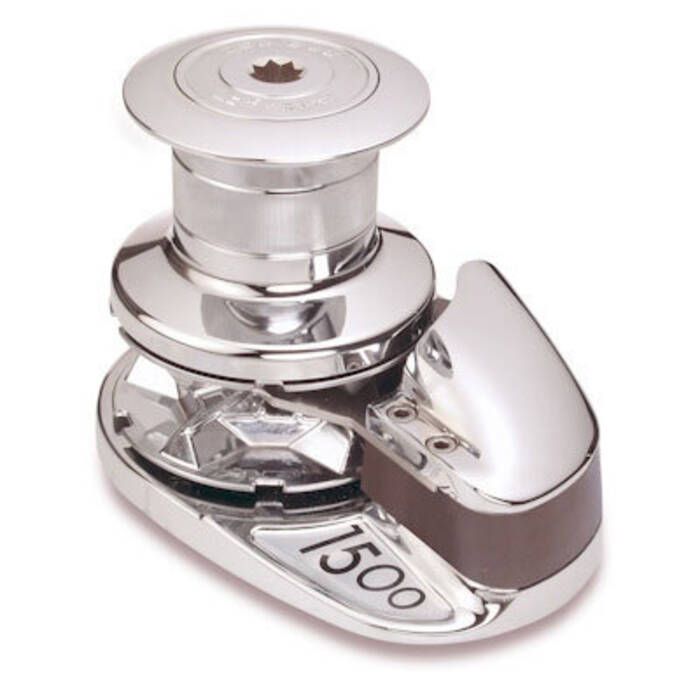

Lofrans - Guindeau Vertical X3 - 24V

Le X3/Project 1500 est disponible avec une variété de combinaisons de moteurs et de gypses et les modèles à profil bas sont équipés du système d'embrayage verrouillable de Lofrans. Poursuivant le succès du X2/Project 1000, le X3/Project 1500 est plus grand, accepte plusieurs tailles de chaîne et de câble et est proposé avec plusieurs configurations de moteur. Il est doté d'un style contemporain et d'un moteur robuste à double direction et à couple élevé, enroulé en série. Le bronze chromé de qualité marine est poli à la main pour une finition miroir.

Chaque détail technique est conçu pour des performances durables. Le réducteur étanche à bain d'huile en aluminium anodisé résistant à la corrosion présente un rapport de démultiplication de 70:1 pour un déploiement et une récupération rapides et contrôlés du système de palanquée. Le système de cône d'embrayage équilibré s'engage et se désengage facilement pour un fonctionnement en "chute libre" ou en cabestan indépendant. Un écrou de blocage est fourni sur les modèles à profil bas en tant que dispositif de sécurité supplémentaire pour empêcher le déploiement accidentel de l'ancre. La commande manuelle est incluse en standard, ainsi qu'une roue à chaîne nickelée, un boîtier de commande étanche et deux interrupteurs à pied couverts.

Caractéristiques :

• Base et tambour en bronze chromé de luxe
• Avec tambour ou profil bas
• Fonctionnement indépendant du gypset et du tambour
• Girafe combinée à corde et à chaîne
• Déclenchement manuel de la chaîne
• Commande manuelle disponible uniquement pour les modèles en bronze chromé
• Gestion de la chaîne par le bras à ressort
• Aimant de compteur de chaîne préinstallé en standard
• Moteur électrique robuste conforme à la norme IP66
• Boîtier d'engrenage en aluminium marin anodisé
• Roulement à billes en acier inoxydable étanche dans la base (pour une meilleure fonctionnalité et une absence de maintenance), ce qui est une caractéristique unique sur le marché des guindeaux.
• L'embrayage est constitué de deux disques coniques reliés à l'arbre principal par deux plans parallèles sur l'arbre, afin d'éviter l'utilisation de clavettes et de répartir correctement la charge de poids.
• Le moteur électrique et la boîte de vitesses sont reliés par un accouplement particulier, réalisé par une douille pour faciliter l'entretien.
• Il y a un capteur dans la base et un aimant dans la gipsy qui peuvent être connectés à un compteur de chaîne.
• La commande manuelle permet de récupérer manuellement la chaîne ou le câble en cas de défaillance de la fonction électrique.
• L'option "Extra Clearance" (dégagement supplémentaire) permet de prendre en compte jusqu'à 5" d'épaisseur de pont et peut être calée pour les ponts plus fins.

Spécifications :

• 1500W :
  • Vitesse de la ligne à la charge de travail : 17 m/min
  • Vitesse de ligne maximale : 40 m/min
  • Traction maximale : 1200 kg
  • Poids :
    • Profil bas : 32 kg
    • Cabestan : 35 kg
  • Ampères à la charge de travail : 150
  • Charge de travail : 165 kg
• 1700W :
  • Vitesse de la ligne à la charge de travail : 15 m/min
  • Vitesse de ligne maximale : 32 m/min
  • Traction maximale : 1695 kg
  • Poids :
    • Profil bas : 35 kg
    • Cabestan : 38 kg
  • Ampères à la charge de travail : 90
  • Charge de travail : 215 kg

Inclus :

• Ensemble de solénoïdes à double direction
• Poignée
• Gypsie pour chaîne
• CD / Manuel d'instruction
