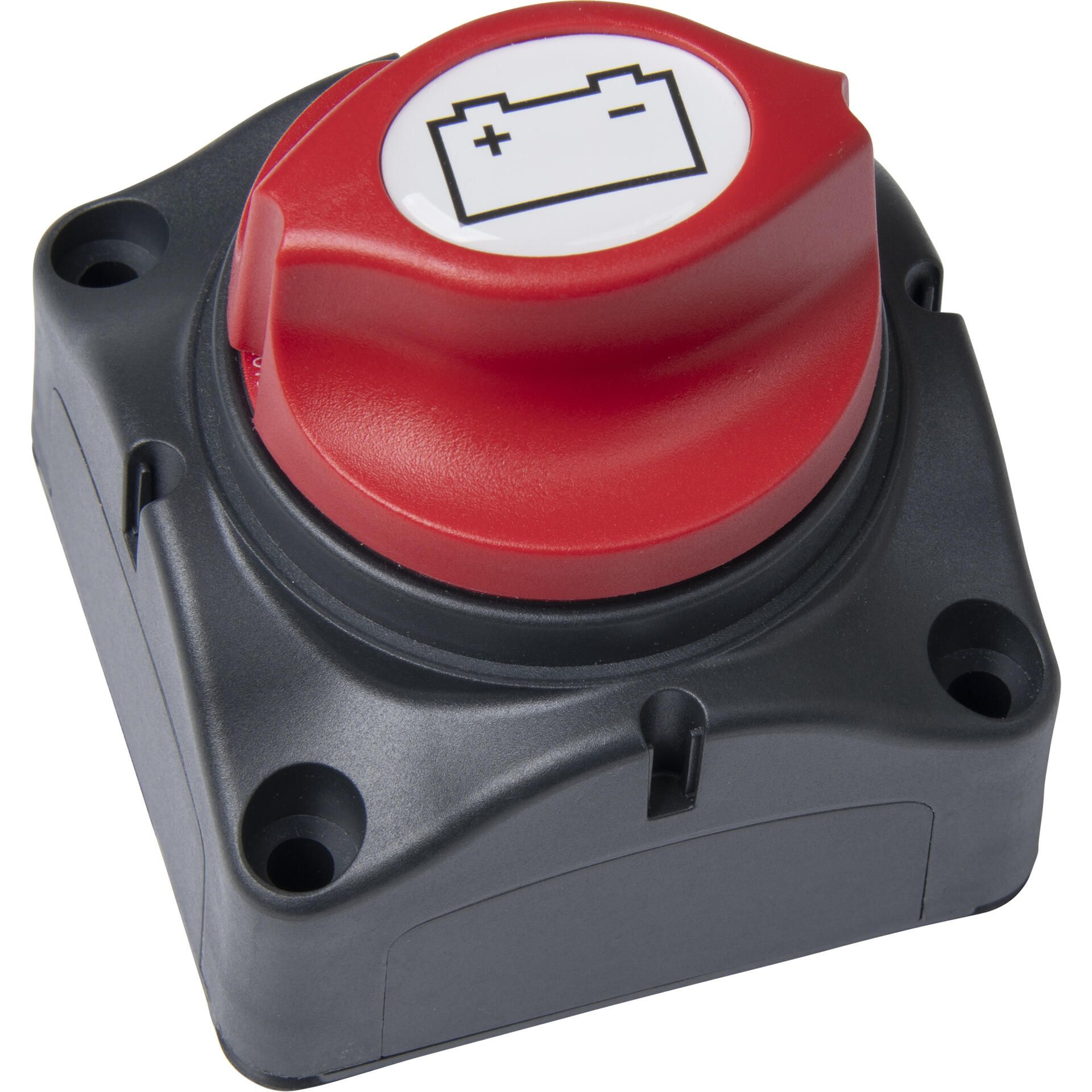

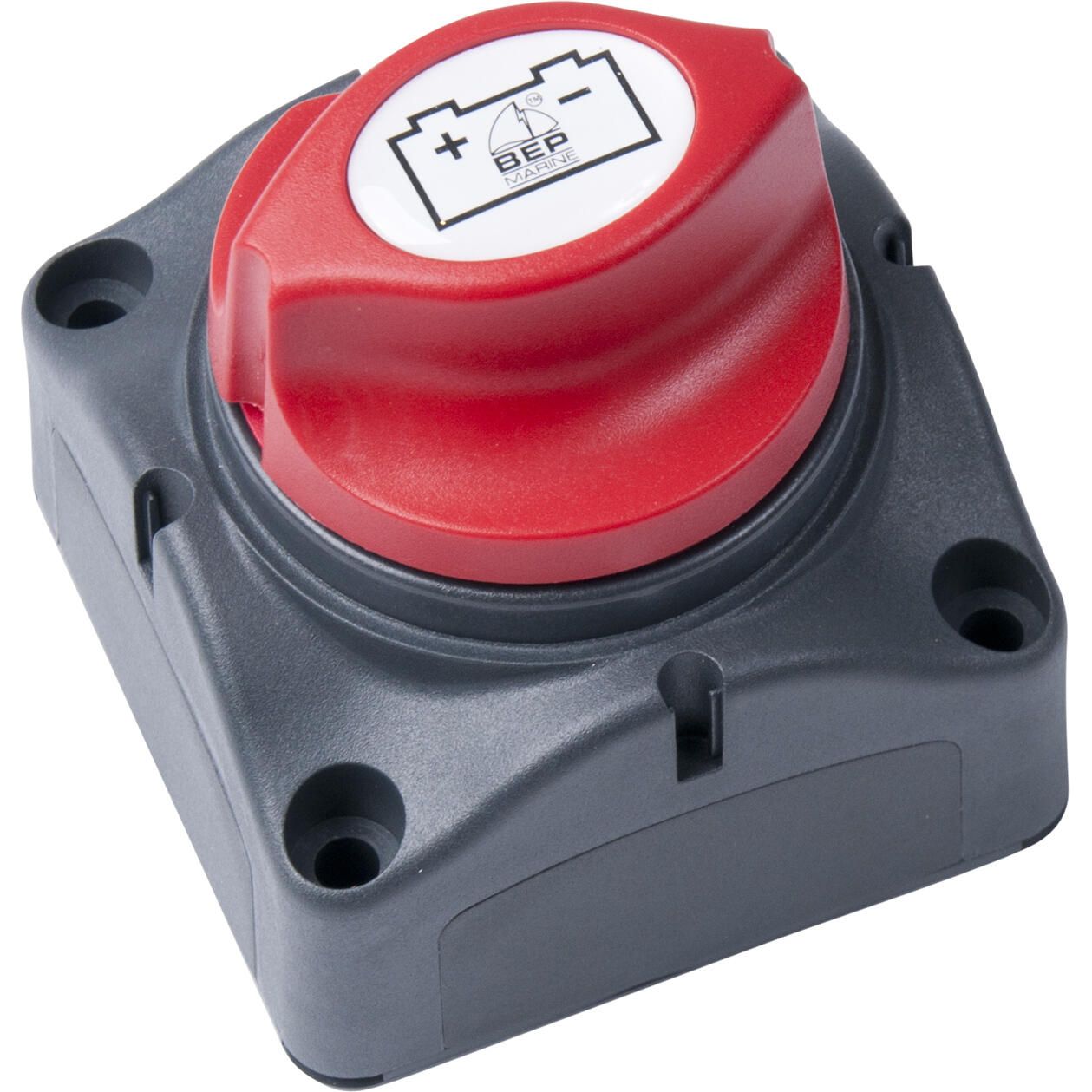

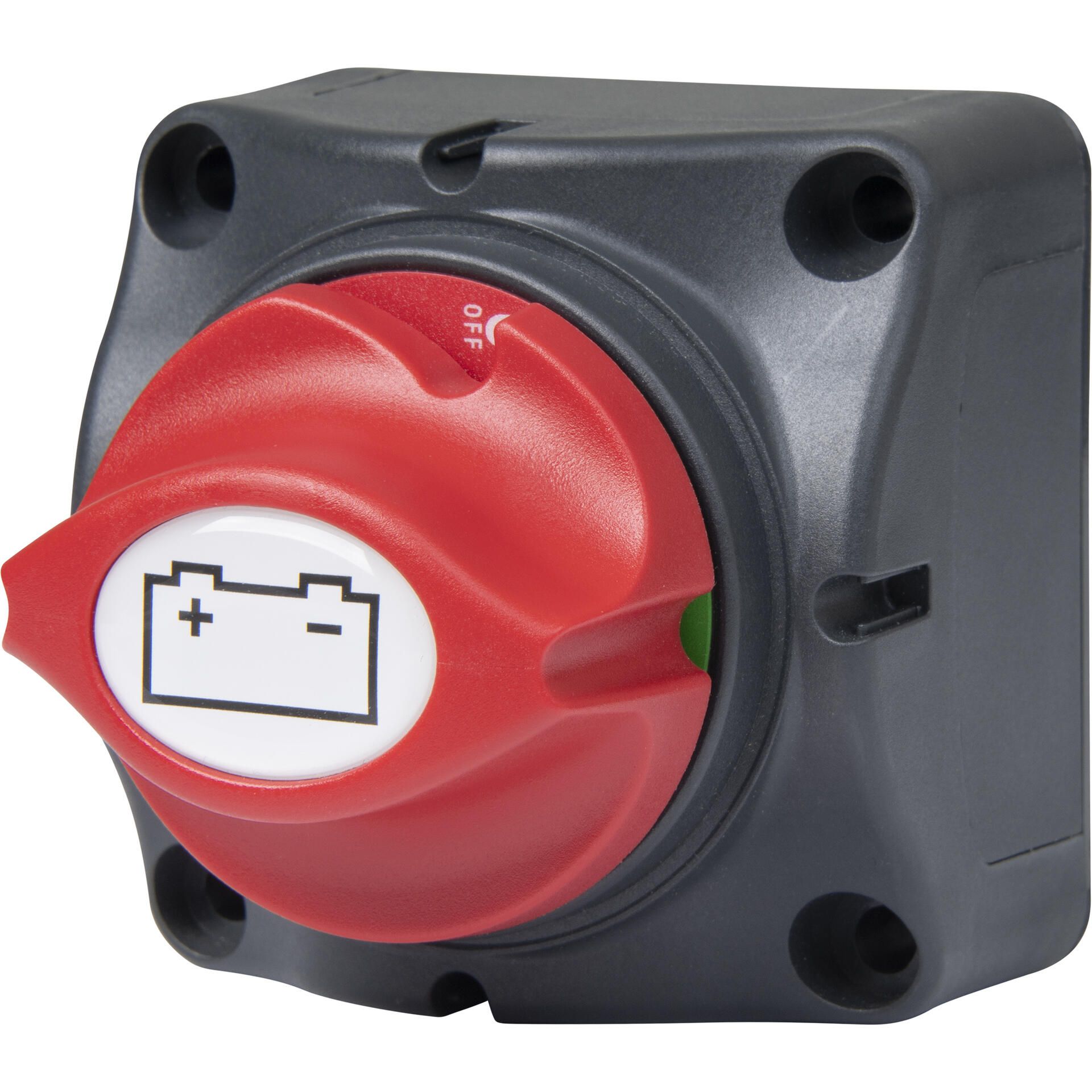

Marinco BEP - Interrupteur Principal de Batterie Contour - 701

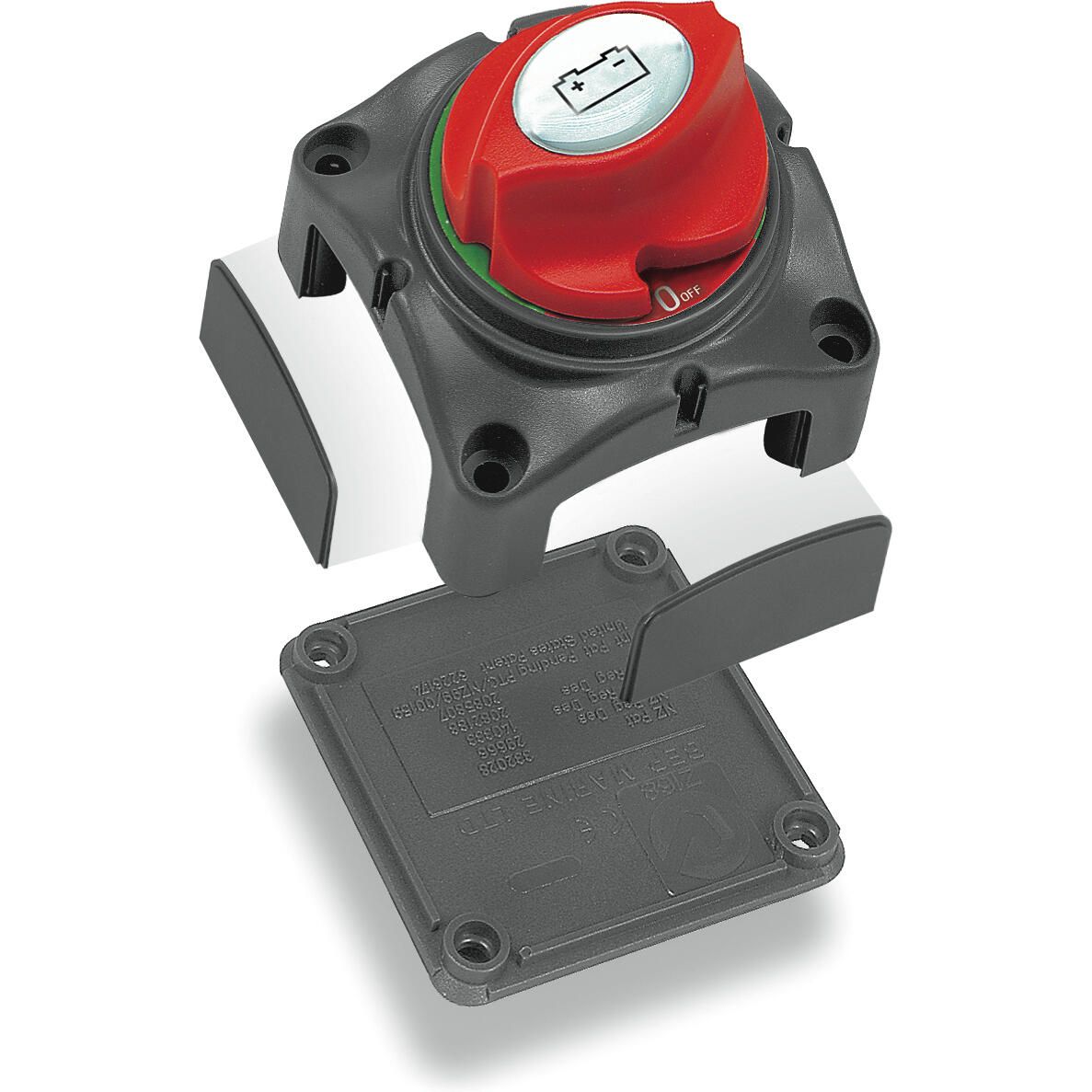

Cet interrupteur offre un certain nombre de caractéristiques uniques, la plus importante étant le système de verrouillage breveté Contour, qui lui permet d'être une unité autonome ou d'être verrouillé avec d'autres interrupteurs. Le bouton de commande peut être retiré en le plaçant à 45 degrés dans le sens inverse des aiguilles d'une montre. Ce bouton de commande est également doté d'un système d'étiquetage interchangeable permettant une gamme complète d'applications (article 713 ou 715). Trois plaques latérales amovibles permettent d'accéder à des câbles jusqu'à 1/0. Le couvercle arrière isole les bornes arrière contre tout court-circuit. Cela garantit que l'interrupteur est conforme aux exigences ABYC. Procédures d'essai de l'interrupteur de batterie BEP Marine (UL 1107) Continu (1 heure), intermittent (5 minutes) et au démarrage (démarrage du moteur - 10 secondes). L'essai vise à déterminer le courant maximal que l'interrupteur peut supporter pendant la durée indiquée, sans que les bornes arrière ne dépassent 100 degrés Celsius (212 degrés Fahrenheit) au-dessus de la température ambiante. Les valeurs nominales continues et intermittentes sont testées à 110 % des valeurs nominales spécifiées. Tous les interrupteurs BEP sont testés indépendamment selon cette spécification par un laboratoire tiers.

Caractéristiques :

• Peut être monté en surface ou encastré en découpant un trou de 52 mm (2,1").
• Goujons et écrous en cuivre étamé
• Protection contre l'allumage

Spécifications :

• Dimensions (L x L x H) : 4" x 4" x 3,5" (102 x 102 x 90 mm)
• Continu : 275A
• Manivelle : 1250A
• Tension : 48V DC
• Fonctionnement : Marche/Arrêt
• Goujons : 2x 3/8" (10 mm)
• Câble pour répondre à la norme : 3/0 AWG (95 mm²)

Fiche technique

Diagramme des dimensions
