Maxwell - Guindeau Vertical Corde/Chaîne RC10-8 avec Dégagement de Pont de 4" Série RC - RC108CAP12V

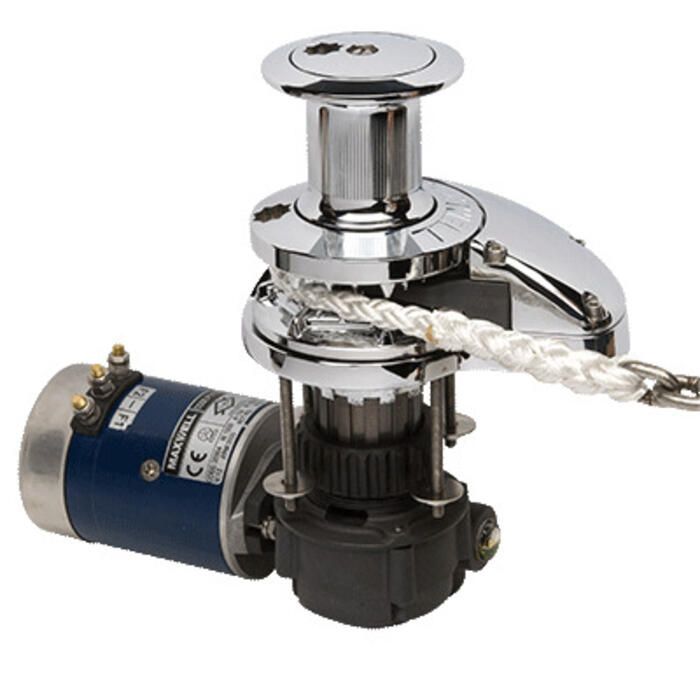

Guindeau vertical à câble/chaîne Maxwell RC10-8 entièrement automatique

Caractéristiques :

• Déploiement et récupération d'une chaîne à maillons courts de 5/16" et d'un cordage à trois brins de 5/8" ou d'un cordage à 8 brins.
• Double direction : Montée et descente via les commandes du poste de barre ou les pédales du pont avant (voir aussi les options disponibles)
• Des versions à profil bas et à tambour de cabestan "Max-Grip" sont disponibles.
• L'installation simple en deux pièces permet d'économiser du temps et de l'argent
  • Permet un rééquipement facile sans démontage du guindeau
  • La conception unique du tube d'espacement permet l'installation à travers pratiquement n'importe quelle épaisseur de pont et les multiples positions de montage.
• Le boîtier d'engrenages à alignement automatique assure un positionnement optimal du boîtier d'engrenages et du moteur dans pratiquement toutes les situations d'installation.
• Bain d'huile étanche et boîte d'engrenages en alliage anodisé dur de qualité marine assurant un entraînement de sortie très efficace grâce à une vis sans fin et à une roue à vis sans fin de précision.
• Fabriqué pour une durabilité à long terme
  • Bronze chromé de qualité marine
  • Le bras de pression en acier inoxydable robuste, associé au gypsy unique pour câble et chaîne, est conçu pour saisir efficacement l'épissure entre le câble et la chaîne.
  • Le ressort préchargé en acier inoxydable, plus long et plus robuste, de grand diamètre, associé au bras de pression, exerce toujours une pression de contrôle maximale lorsqu'il pivote sur un roulement en laiton qui ne pose aucun problème.
  • La conception de l'ensemble dévêtisseur est basée sur les guindeaux Freedom et Liberty, qui ont fait leurs preuves.
  • La grande gorge de l'écubier, qui traverse le pont, facilite l'entrée et la sortie du câble/de la chaîne dans la baille à mouillage.
• Le RC10 fonctionne efficacement avec les cordages "tout chaîne" et avec les cordages "corde/chaîne".
• Moteur à courant continu : 1000W / Très résistant
  • Double direction
  • Type de mise à la terre isolée
  • Isolation durable de classe F spécialement conçue pour les treuils marins
• Mécanisme d'embrayage/frein à cône permettant un ancrage manuel en "chute libre".
• Aucun outil spécial n'est nécessaire - Possibilité de démontage complet de la partie supérieure à l'aide de la poignée fournie, d'un tournevis et d'une clé Allen.

Spécifications :

• Traction maximale : 1540 lbs
• Vitesse de la chaîne : 79'/minute
• Vitesse du câble : 65'/minute
• Alimentation électrique : 12V
• Moteur : 1000W
• Taille du câble : 5/8"
• Tous les types de chaînes acceptables 5/16" HT/BBB ou chaîne marine à maillons courts de 8 mm :
  • Les roues à chaîne Maxwell Wave utilisées dans la série RC sont conformes aux normes DIN 766, EN818, ISO4565, Grade L (AUS), ISO (G30 G43) et aux normes limitées de la NACM.
• Dégagement standard du pont : 4"

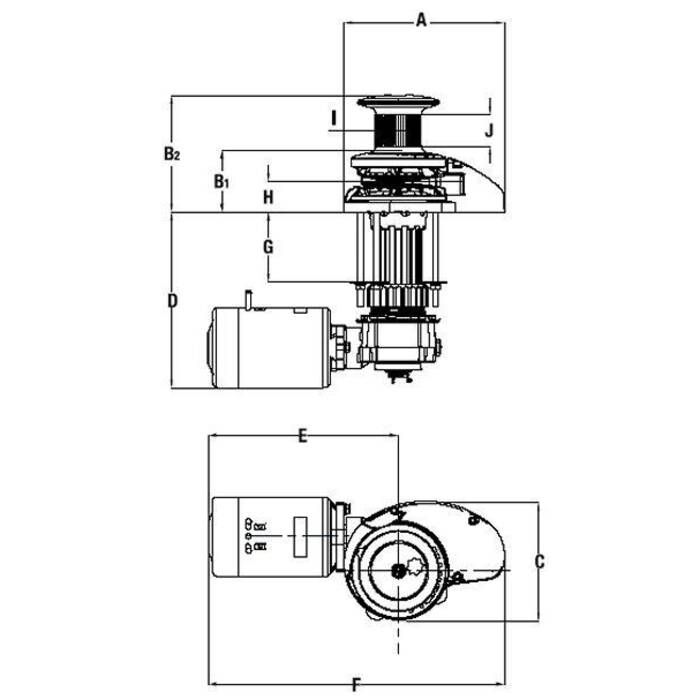

• Dimensions :
  • A = 230 mm (9 1/8")
  • B1 = 89 mm (3 1/2")
  • B2 = (avec cabestan) 168 mm (6 5/8")
  • C = 170 mm (6 3/4")
  • D = 251 mm (10")
  • E = 272 mm (10 3/4")
  • F = 410 mm
  • G = (dégagement standard du tablier) 100 mm
  • H = 43 mm (1 3/4")
  • I = 66 mm (2 5/8")
  • J = 44 mm (1 3/4")

Inclus :

• Guindeau vertical à câble/chaîne Maxwell RC10-8
• Ensemble de solénoïdes à double direction
• Panneau de disjoncteurs/isolateurs
• Panneau de commande à distance haut/bas
• Manivelle d'urgence/manivelle de débrayage

Note : Les guindeaux Maxwell doivent être utilisés en conjonction avec un bloqueur de chaîne ou un dispositif d'amortissement pour soulager le guindeau lorsqu'il est à l'ancre. Le bloqueur de chaîne et le système d'amortissement alternatif doivent également être utilisés pour sécuriser l'ancre en position complètement relevée pendant la navigation.
