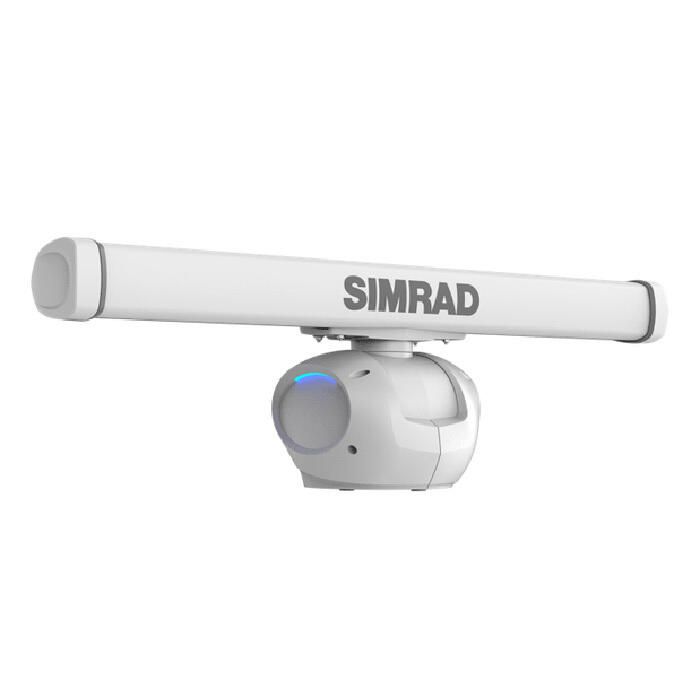

Simrad - Radar à Antenne Ouverte HALO 2000

Le Simrad HALO 2000 est un système de radar à compression d'impulsions de 50 W. Il est livré avec un socle HALO, une antenne de 6 pieds, une alimentation RI-50 et un câble de 20 m. Il est livré avec un socle HALO, une antenne de 6 pieds, une alimentation RI-50 et un câble de 20 m (65,5'). Il ne vous reste plus qu'à ajouter un écran multifonctions compatible et vous êtes prêt à partir.

Caractéristiques :

• HALO 2000 a une puissance de 50W pour une plus grande portée (de 6m à 72nm) et une détection de cible à plus haute résolution : équivalent à un radar magnétron de 12 kW.
• Technologie avancée de compression des impulsions avec affinage du faisceau : permet de naviguer en toute confiance dans les marinas et de détecter les tempêtes et les dangers sur une plus grande distance.
• Le fonctionnement simultané à double portée vous permet de garder un œil sur les cellules météorologiques éloignées tout en surveillant de près les balises des chenaux et les embarcations à grande vitesse.
• Améliore la connaissance de la situation et permet d'éviter les collisions
• Facilité d'utilisation avec les modes Port, Offshore, Météo et Oiseaux
• Poursuivez jusqu'à 50 cibles par zone définie avec ZoneTrack (deux zones peuvent être définies) : détecte automatiquement la trajectoire et la vitesse des navires.
• Technologie Doppler VelocityTrack pour éviter les collisions
• Alertes de cible dangereuse pour les cibles radar et AIS : indique en surbrillance la distance, le relèvement graphique et le cap des autres navires par rapport au vôtre.
• Prêt instantanément dès la mise en veille, et en 16 à 25 secondes dès la mise sous tension
• Compatible avec une gamme de traceurs de cartes Simrad®, y compris NSS, NSX, NSO et GO

Caractéristiques techniques :

• Température de fonctionnement : -13° F à +131° F
• Humidité relative : IEC60945 (produit exposé)
• Vibration : IEC60945 (produit exposé)
• UV : IEC60945 (produit exposé)
• Étanchéité : IPX6 pour le socle et l'antenne, IPX5 pour le module d'interface RI-50
• Vitesse du vent relatif : 80 nœuds à 48 tr/min dans les systèmes 24V et 12V
• 11 (moyenne) en mode veille
• Entrée du système radar 12 OU 24V DC dans le RI-50
• Systèmes 12V 10.8 - 15V DC
• Systèmes 24V 20 - 31.2V DC
• La tension d'entrée du piédestal est une tension nominale de 50V DC générée par le RI-50.
• Hauteur : 429 mm (16.88") avec l'antenne montée
• Poids du piédestal : 20,3 kg (44,8 lbs)
• Poids du RI-50 : 1,6 kg (3,5 lbs)
• Vitesse de rotation : 16 à 48 tr/min selon le mode de fonctionnement
• Largeur du faisceau avec le mode d'affûtage activé (modèle 3') : 1,2°+/-10% (largeur à -3 dB) 0,8°.
• Largeur du faisceau avec le mode de netteté du faisceau activé (modèle 3') : 1,8°+/-10% (-3 dB largeur) 1,3°
• Largeur du faisceau avec le mode d'accentuation du faisceau activé (modèle 3') : 1,2°+/-10% (-3 dB largeur) 0,8°.
• Largeur du faisceau vertical : 25° +/-10 % (largeur à -3 dB)
• Plan de polarisation : Polarisation horizontale
• Niveau des lobes secondaires : Inférieur à -23 dB max (à l'intérieur de ±10°), inférieur à -30 dB max (à l'extérieur de ±10°)
• Puissance de sortie de crête : 50± 10% dans n'importe quelle condition d'émission jusqu'à un cycle de service de 10% max.
• Émetteur : Module à semi-conducteurs sans dégradation à long terme de la puissance d'émission
• Fréquence d'émission : Synthétisée - moitié supérieure de la bande X 9.390 - 9.495 GHz
• Longueur d'impulsion : 0,04 usec
• Longueur du chirp : 2-64 usec
• Largeur de bande du chirp : 2-48 MHz. Jusqu'à 1 impulsion et 4 chirps dans une salve avec un taux de répétition de 500-3000Hz. Dépend de la portée et du mode
• Taux de compression effectif des impulsions : Moins de 150 dans tous les modes
• Portée instrumentée : 72 nm
• Déclenchement SART/RACON : Oui distance de déclenchement : environ 1 nm max en fonction des conditions météorologiques, de l'état de la mer et de la position du SART
• Duplexeur : Circulateur et isolateur
• LNA : frontal GaAs
• Section FI : Fréquence centrale : 31,25 MHz Largeur de bande : 50 MHz max. A/D ; 16 bits 125 MSPS Largeurs de bande plus étroites définies par le traitement du signal
• Facteur de bruit : 5 dB (min) à l'entrée de l'antenne
• Ports de communication : Ethernet 10/100 Base-T RJ-45 pour les données et le contrôle du radar
• Synchronisation de l'émission : Sortie RS-422
• Mise sous tension à distance : Oui
• Maintien du parc d'antennes : Oui (lorsque le radar n'est pas alimenté)
• Moteur : Sans balais avec commutation à semi-conducteurs et freinage électromagnétique pour le stationnement
• Câble d'interconnexion : Les câbles d'interconnexion 3G/4G ou de la série HALO 3/4/6 ne peuvent être utilisés qu'avec la série HALO 2000.
• Type d'homologation : Certification de type FCC/IC/RED
• Certification de la série HALO 2000 :
  • FCC ID : RAYHALO2000 (Navico Inc.)
  • IC ID : 978B-HALO2000 (Navico Inc.)
