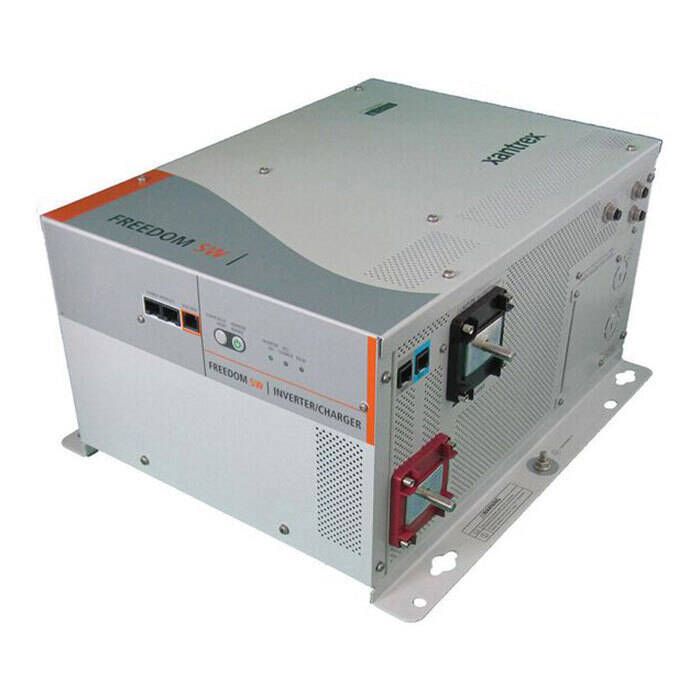

Xantrex - Onduleur/Chargeur à Onde Sinusoïdale Pure Freedom SW

Caractéristiques :

• Sortie sinusoïdale pure pour faire fonctionner les appareils électroniques sensibles
• Options de configuration avancées pour des applications personnalisées
• Possibilité d'empilage en parallèle et en série
• Le commutateur de transfert intégré passe automatiquement de l'alimentation de l'onduleur à l'alimentation CA entrante.
• Chargeur multi-étapes à facteur de puissance corrigé pour une charge rapide et efficace
• Chargement à compensation de température pour une variété de conditions climatiques
• La fonction de verrouillage de l'allumage permet d'éviter une décharge inutile de la batterie lorsque l'alternateur ne fournit pas de courant.
• Cartes de circuits imprimés à revêtement conforme pour les environnements humides
• Possibilité de charger des batteries vidées à une tension extrêmement basse.

Spécifications générales :

• Types de batteries compatibles : LiFePO4 / Flooded / gel / AGM
• Valeur nominale du relais de transfert : 1 branche de 30A (2000W), 2 branches de 30A chacune (3000W)
• Temps de transfert (CA vers onduleur et onduleur vers CA) : < 20 ms
• Plage de température de fonctionnement optimale (2000W/12V, 2000W/24V, 3000W/12V, 3000W/24V) : - 4°F à 140°F (- 20°C à 60°C), - 4°F à 140°F (- 20°C à 60°C), - 4°F à 86°F (- 20°C à 30°C), - 4°F à 104°F (- 20°C à 40°C)
• Plage de température ambiante de stockage : - 40°F à 185°F (- 40°C à 85°C)
• Dimensions (12V, 24V) : 7,75 x 13,5 x 15,25" (197 x 343 x 387 mm), 11,8 x 17,1 x 20,5" (300 x 435 x 522 mm)
• Poids net : 60.5 lbs (27.5 kg)

Caractéristiques électriques 2000W - Onduleur :

• Puissance de sortie (continue à 40°C) : 2000W
• Puissance de surtension (5 secondes) : 4000W
• Courant de sortie de crête : 50A
• Fréquence de sortie : 60 Hz +/- 0,2 Hz
• Tension de sortie : 120V AC
• Forme d'onde de sortie : Véritable onde sinusoïdale
• Efficacité optimale : 94
• Consommation d'énergie à vide (en inversion) : <1.5A DC
• Plage de tension d'entrée CC : 10 - 16V DC (12V), 20 - 32V DC (24V)
• Connexions AC : Entrée/sortie monophasée

Spécifications électriques 3000W - Onduleur :

• Puissance de sortie (continue à 40°C) : 3000W
• Puissance de surtension (5 secondes) : 6000W
• Courant de sortie de crête : 75A
• Fréquence de sortie : 60 Hz +/- 0,2 Hz
• Tension de sortie : 120V AC
• Forme d'onde de sortie : Véritable onde sinusoïdale
• Efficacité optimale : 94
• Consommation d'énergie à vide (en inversion) : <1.5A DC
• Plage de tension d'entrée CC : 10 - 16V DC (12V), 20 - 32V DC (24V)
• Connexions AC : Entrée phase divisée/sortie double

Spécifications électriques 2000W - Chargeur de batterie :

• Courant de sortie (continu à 25°C) : 100A (12V), 50A (24V)
• Tension de sortie : 12V DC, 24V DC
• Plage de tension de sortie : 5 - 16V DC (12V), 12 - 32V DC (24V)
• Contrôle de la charge : 3 étapes avec égalisation manuelle
• Compensation de la température de charge : Capteur de batterie à distance (inclus)
• Efficacité optimale : > 85%
• Facteur de puissance de l'entrée AC (charge maximale) : 0,98 typique
• Courant d'entrée (pour une charge maximale) : 16A rms nominal (12V), 15.8A rms nominal (24V)
• Tension d'entrée AC : 120V AC
• Plage de tension d'entrée AC : 85 - 140V AC
• Charge de la batterie morte : > 5V DC (12V), > 12V DC (24V)

Spécifications électriques 3000W - Chargeur de batterie :

• Courant de sortie (continu à 25°C) : 150A (12V), 75A (24V)
• Tension de sortie : 12V DC, 24V DC
• Plage de tension de sortie : 5 - 16V DC, 12 - 32V DC
• Contrôle de la charge : 3 étapes avec égalisation manuelle
• Compensation de la température de charge : Capteur de batterie à distance (inclus)
• Efficacité optimale : > 85%
• Facteur de puissance de l'entrée AC (charge maximale) : 0,98 typique
• Courant d'entrée (pour une charge maximale) : 24A rms nominal (12V), 22A rms nominal (24V)
• Tension d'entrée AC : 120V AC
• Tension d'entrée AC : 85 - 140V AC
• Charge de la batterie morte : > 5V DC (12V), > 12V DC (24V)

Remarque : la source CA doit être à phase séparée et nécessite un câble d'empilage (référence Xantrex 808-9005).
