Forespar - Vanne à Boisseau Sphérique/Raccord Passe-coque à Tête Champignon Marelon Série 93
Forespar - Vanne à Boisseau Sphérique/Raccord Passe-coque à Tête Champignon Marelon Série 93 NUMÉRO D'ARTICLE # 922993
Description
Ces vannes Forespar Marelon Integrated System ont été spécialement conçues pour les constructeurs de bateaux de série. Elles offrent plus de configurations et d'options que toutes les autres marques/styles de vannes destinées à l'industrie maritime. Forespar peut adapter le filetage des embases à brides au NPSM (NPT parallèle) de 3/4" à 2" ou au BSP de 1" à 2" pour une utilisation sur des passe-coques en bronze ou en acier inoxydable. Le système complet de Forespar est livré avec un passe-coque fileté à tête affleurante ou en forme de champignon pour une résistance exceptionnelle. Lorsque le système complet est utilisé, Forespar fournit un bouchon d'urgence pour passe-coque sous forme de capuchon dans la poignée. Ce bouchon peut être utilisé en cas de besoin en obturant le passe-coque de l'extérieur pour permettre le démontage complet de la vanne afin d'éliminer un bouchon ou de remplacer l'ensemble du corps sans avoir à remorquer le bateau. Toutes les configurations respectent ou dépassent les normes ABYC, sont approuvées par l'U.L. et certifiées ISO.
Caractéristiques :
- Les vannes Forespar® de la série 93 avec les assemblages de raccords à travers la coque constituent un système complet.
- Comprend le raccord de coque, le corps de la vanne et le raccord de tuyau.
- Matériau du passe-coque : Marelon
- Conçu pour une utilisation au-dessus ou au-dessous de la ligne de flottaison
- Remplacement OEM
- Ne rouille pas, ne se corrode pas, ne se décolore pas et ne contribue pas à l'électrolyse
- Répond à tous les critères de conception
- Dépasse toutes les exigences en matière de propriétés mécaniques spécifiées par l'organisme international de normalisation
- (ISO 150/188) "Small craft-seacocks and thru-hull fittings-part 2 : Non-metallic" (Petits navires - robinets et accessoires de coque - partie 2 : non métallique)
- Dépasse les normes d'utilisation établies par l'U.L. (Underwriters Laboratory) et l'American Boat and Yacht Council (A.B.Y.C.).
- Forme du filetage de la série 93
- La forme de filetage utilisée sur ces raccords passe-coque et écrous royaux est une forme de filetage non conique à contrefort.
- Cette forme de filetage a une capacité de charge plus élevée, en particulier pour les matériaux polymères.
- Attention : un raccord de coque à filetage standard ne s'adaptera pas à l'écrou-clé de ces vannes.
- Pour un raccord de coque à filetage standard, utiliser les vannes Forespar qui ont des sorties à filetage femelle standard au lieu d'une base à écrou.
- Un filetage à contreforts présentant le même jeu qu'un filetage de tuyau conventionnel donnera l'impression d'un plus grand relâchement.
- Cependant, lorsque le joint est serré, il y a une plus grande surface entre les filets avec la forme de filet à contrefort.
- Comme pour tout assemblage de tuyaux filetés, du ruban Teflon® doit être appliqué sur les filetages du passe-coque pour assurer l'étanchéité de la connexion.
Spécifications :

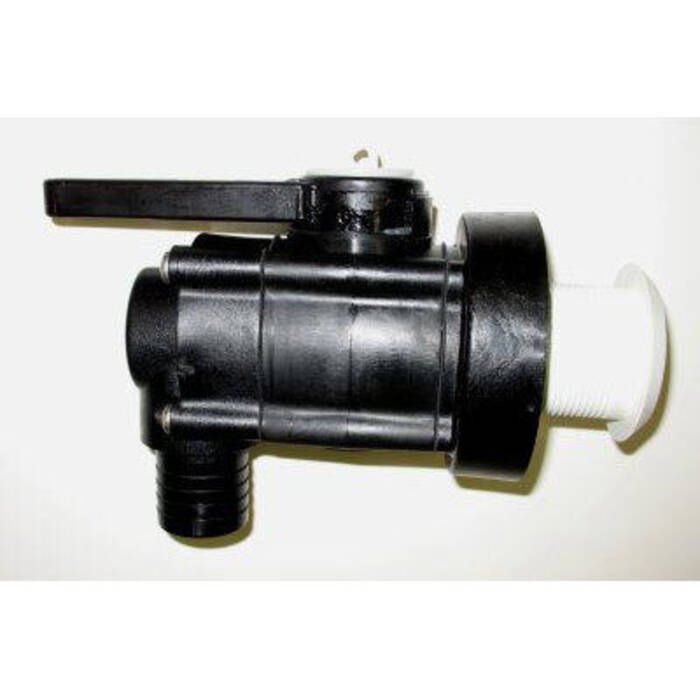

- Forespar 931156 Ball Valve / Mushroom 90 Degree Thru-Hull Fitting
- Type : Fileté avec raccord cannelé
- Plage de température : -40°F à +176°F (-40°C à +80°C)
Remarque : les raccords de plomberie filetés Forespar, comme la plupart des raccords de plomberie marine, utilisent des filetages NPSM (National Standard Free-Fitting Straight Mechanical Pipe Thread). Les filetages NPT (National Pipe Threads) sont coniques, les filetages NPSM sont parallèles. Les deux types ne sont pas conçus pour fonctionner ensemble.
